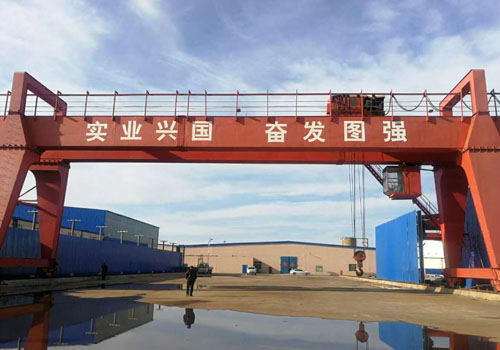

龍門吊廠家小編為大家介紹下室外工程龍門吊的常用供電方式：

一、龍門吊卷線盤（電纜卷筒）供電：

       適合運行距離≤150米（中間供電、容線80米）、線徑≤25mm2的YH型橡套多股束銅芯電纜；運行距離≤100米（中間供電、容線60米）、線徑≤95mm2的YH型橡套多股束銅芯電纜.

二、龍門吊單極組合滑導供電：

       1、對運行距離無明顯長度要求，但不宜適用于300米以上的行程；

       2、架設高度一般不超過3米，以略高于正常人頭、但又伸手碰不著較易（2.4米高較多）；

       3、依據現場工況，可地溝式、溜地式（高50公分左右）、任意高度（1-2米均可）、常見是2.4米左右，但不宜超過4米（因為，單極組合滑導供電方式的抗風能力相對較差），不同工況的布局形式。

三、架高供電：

       這種供電方式適合運行距離遠（300米以上）、工期長（一年或兩年以上）、線下要通行貨車或龍門吊通過場內道路，此種供電方式一般采用水泥線桿，也有以圓型、方型鋼管替代的，電線多以單股銅裸線，也有護套銅線或護套鋁線。

其步驟如下：

一：計算龍門吊總功率（千瓦數）：

       主起升15*2=30KW
       副起升13KW
       葫蘆運行0.8*2=1.6
       小車4.5*4=18KW
       大車5.5*6=33KW
       電動電纜卷筒：4.5KW
       總功率：100KW

二：計算龍門吊總功率下產生的電流：

       I=功率W/系數490=200A(即正常情況下配200A的H型單極組合型即可，考慮到H型單極組合滑線為鋁制，須加倍乘2，再按照大（一）級的原則，配500A鋁單極組合滑線即可。

三：計算所用電纜線徑（主電纜或卷線盤電纜）：

       電纜平方數=I（電流/系數4）=200/4=50mm2，即3*50+1*25銅電纜
